Belastung der digitalen Outputs


#1

Hallo ihr Calliope-Nutzer,
am Calliope gibt es die digitalen Outputs P0 bis P3 und C16 und C17.
Wie hoch kann ich die mit einem externen Verbraucher belasten?

Kann ich als externe Spannungsversorgung einen 9V-Block verwenden?

Danke für eure Hilfe, Hans-Gerhard


#2

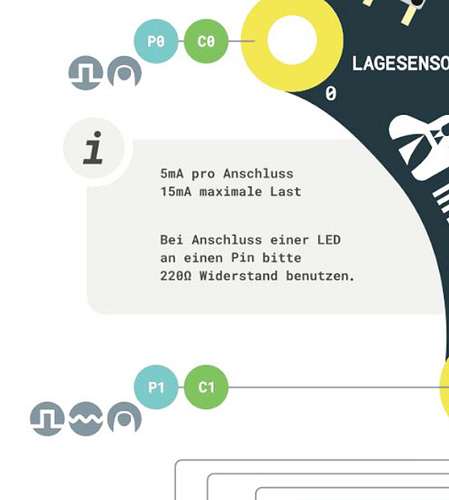

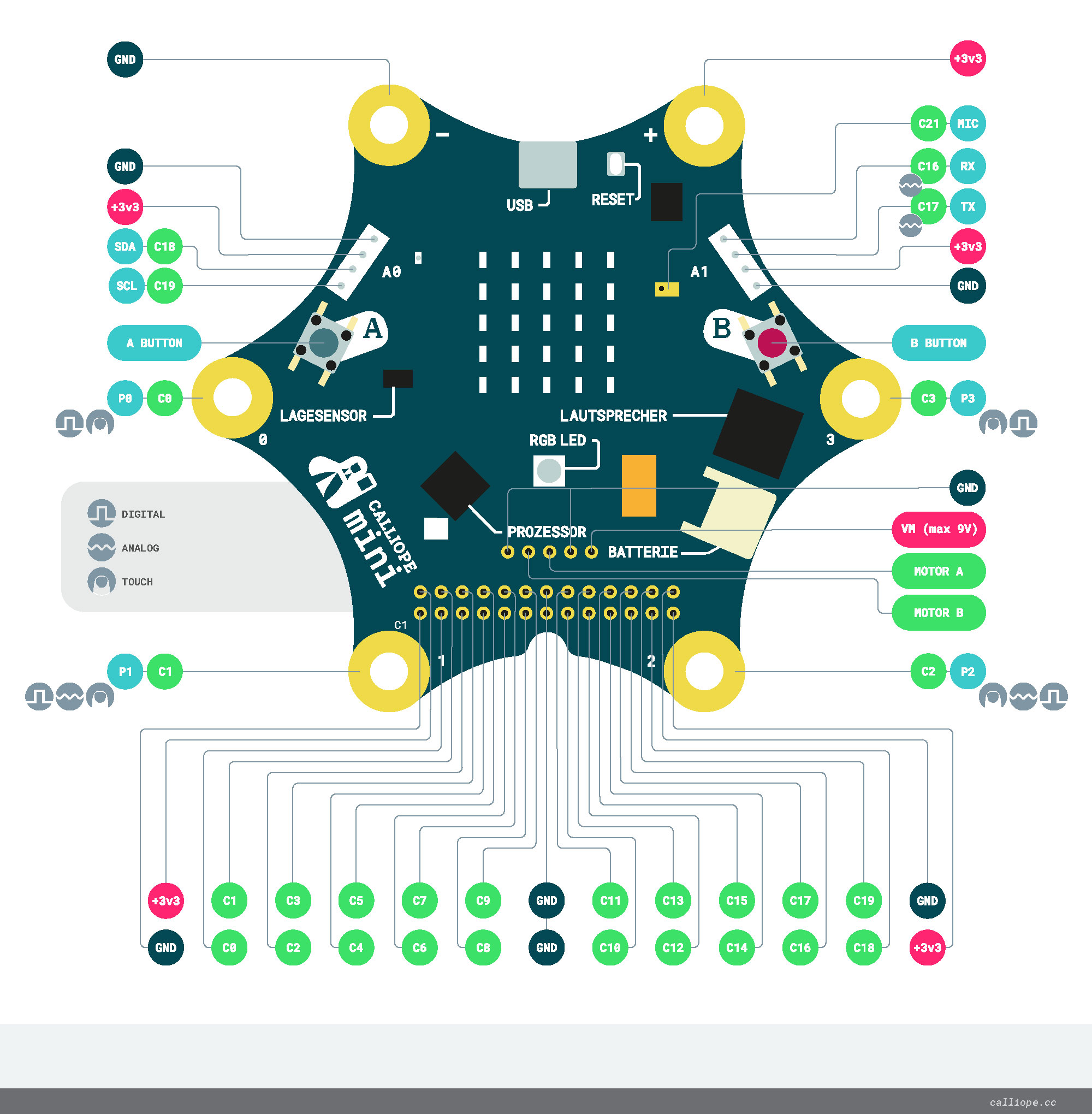

Hallo anbei mal die Übersicht hierauf findest Du all Deine Antworten. Diese Übersicht ddrf zum Basteln nicht fehlen.



#3

Und KEINE 9 Volt anschließen!!!


#4

Mal ne blöde Frage … laut Zeichnung kann man doch an den oberen Anschlüssen 3x3V anschließen …Oder?


#5

Nein, dass heißt 3V3 und steht für 3,3 Volt! NIIIIEEE 9 Volt!
Ist so wie bei Widerständen 4K9 ist 4,9 Kiloohm.
Nur am Motorblock unten sind 9 Volt möglich und da steht ja aucch 9 Volt max.
